嘉立創貼片訂單工藝路徑分類
更新時間：2024-12-12 17:34
9665
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:34
9665
0
9665
0
文檔錯誤過時,

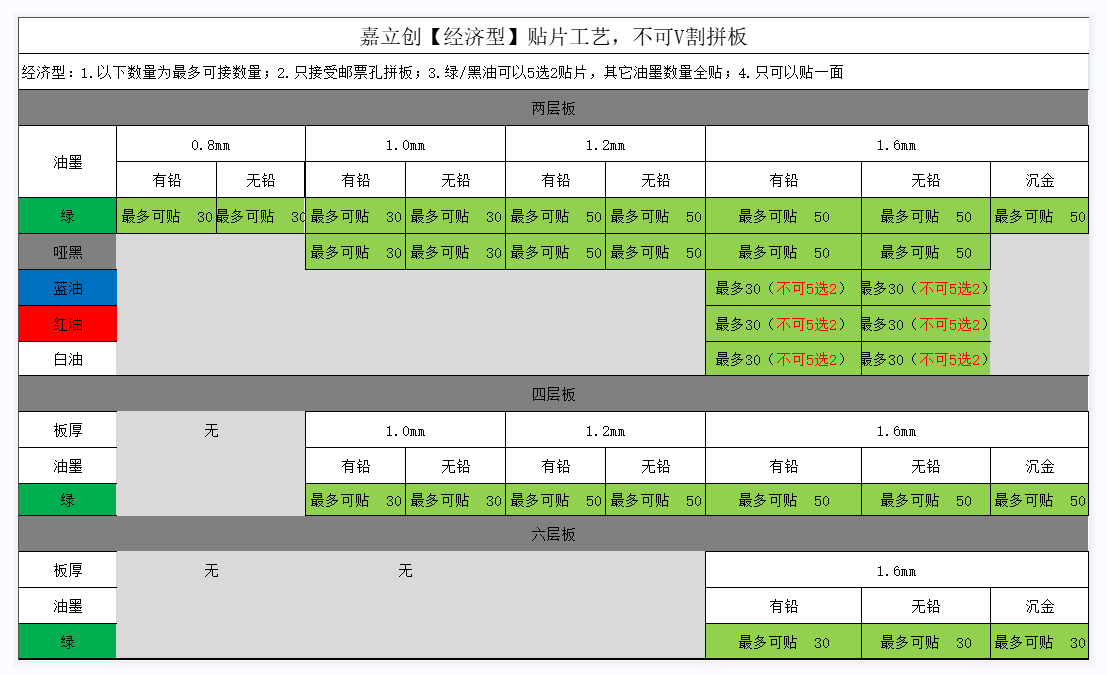

一 貼片【經濟型】可接PCB工藝
二 貼片【標準型】可接PCB工藝
嘉立創可以接的PCB工藝，板厚在0.8和0.8MM以上，出貨尺寸在70*70MM（含）以上的都可以接貼片。
