設計優化:相同網絡間隙優化
更新時間:2024-12-12 15:27
11826
0
文檔錯誤過時,
我要反饋

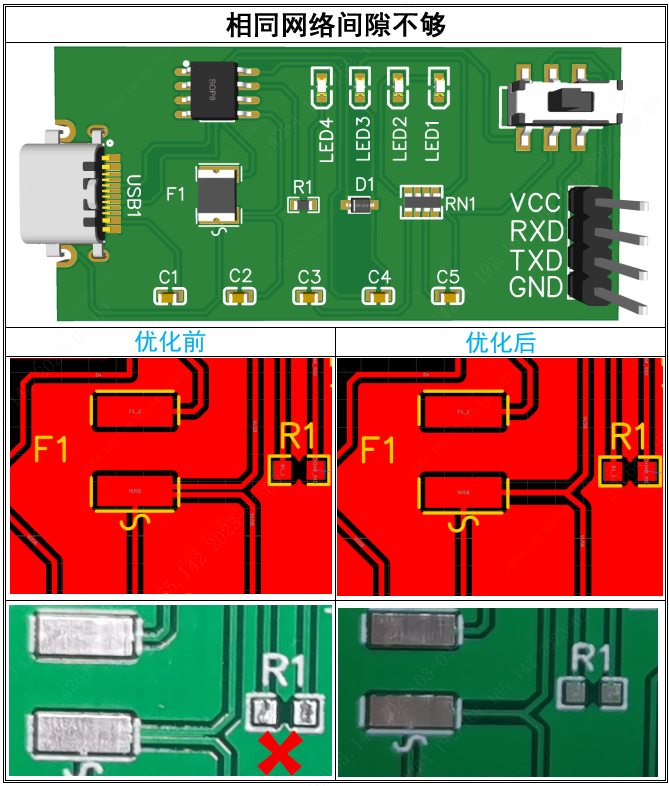

我司采用干膜工藝生產,為避免干膜碎對PCB造成開短路的不良,對于相同網絡的間隙要求0.254mm(相關說明詳見下單前技術員必看)
因此,對于低于此間隙的相同網絡,可以合并為一段線或是拉開間隙
