一些工程師在設計PCB時，鋪銅方式不正確，往往導致一些意想不到的"錯案"，導致問題發生：

■ 第一種情況：AD設計采用FILL鋪銅

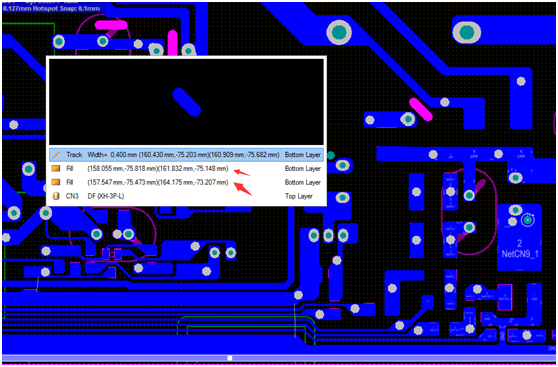

打開圖表顯示2590個FILL填充塊，這款文件是畫了多長時間呀，每個邊邊角角都用FILL在填充！

花了很長時間，反而易出現問題?？赡懿糠諰ayout工程還不了解什么是Fill,如下圖

鋪銅請選擇下圖（放置多邊形鋪銅），不要運用FILL(放置填充）

大量運用Fill(放置填充）直接會造成無法生成GERBER(光繪)文件，從而漏失數據。

■ 第二種情況：AD設計采用FILL鋪銅后造成開短路

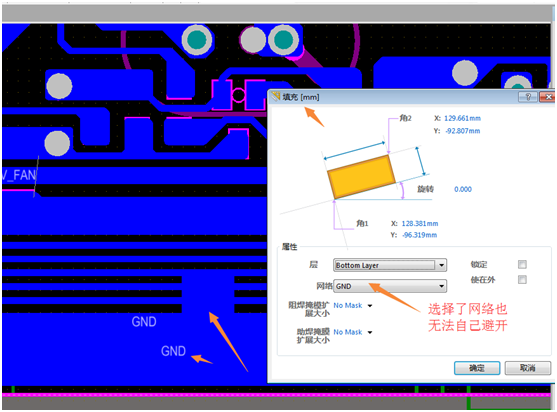

?運用Fill鋪銅會造成板子開路和短路及無法生成Gerber（光繪文件），正確的Layout布線請采用多邊形鋪銅，連接某一網絡，它會按軟件規則自動避開其它網絡。

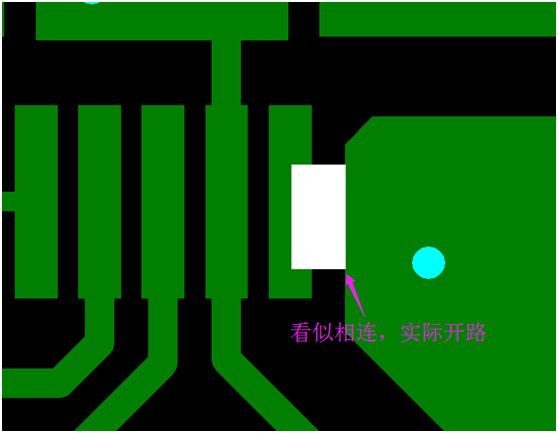

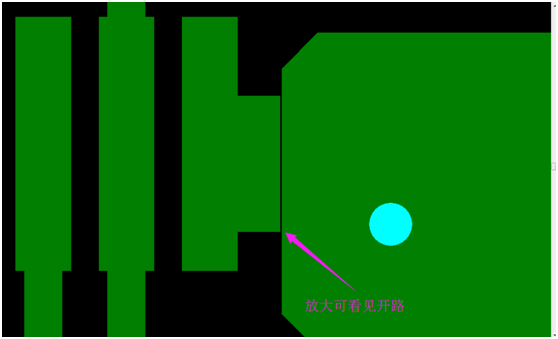

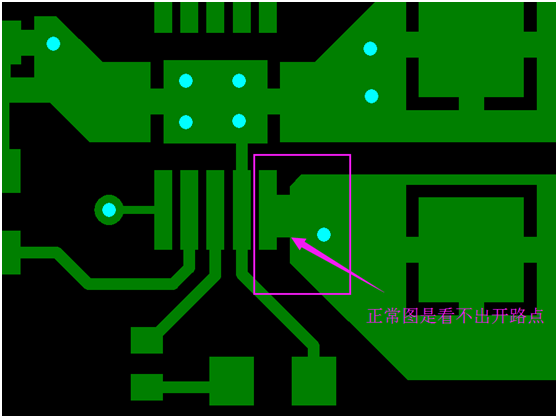

而Fill填到哪里就連接到哪里，填不到位會造成開路。比如下圖的開路案例：

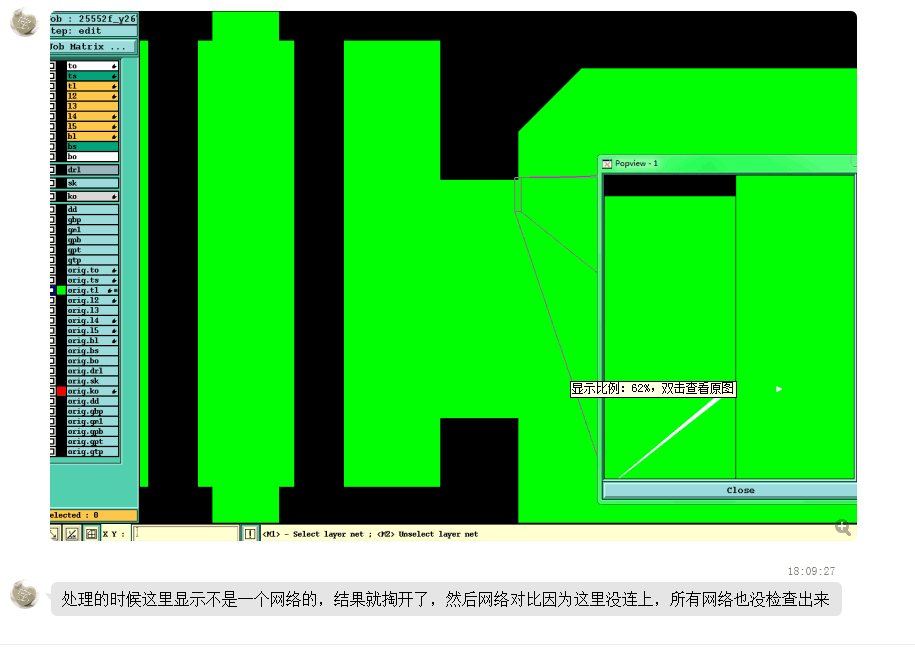

重點提醒：采用焊盤與FILL塊相鄰放置，沒有重疊和連接情況下，就會出現斷開現象！

短路案例

軟件里大量運用FILL填充塊設計焊盤或者敷銅會產生文件無法生成Gerber文件。因為軟件里D碼是有限的只有999個D碼（設計工程這個D碼別說不懂）。

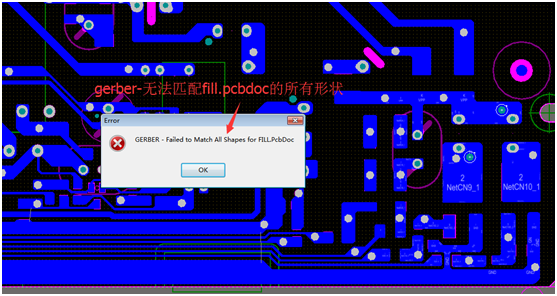

下圖生成GERBER文件提示問題報告反饋gerber-無法匹配fill.pcbdoc的所有形狀。

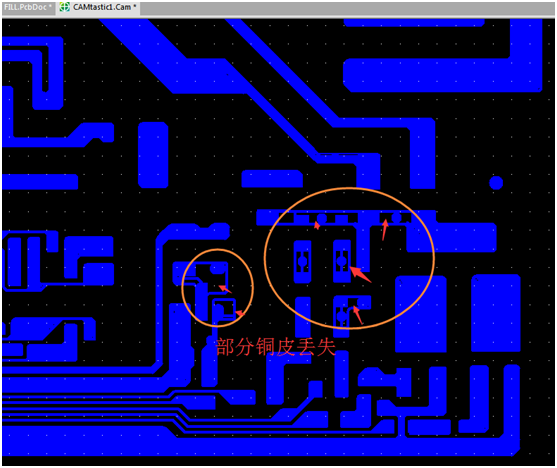

生成的GERBER文件丟失元素

■ 第三種情況：使用焊盤、線條、多邊形鋪銅

鋪銅采用焊盤，線條，多邊形等多種形式，且焊盤與銅面采用同樣大小的線條填充，導致工程CAM處理時不好篩選與分開優化處理。

建議鋪銅要么全用多邊形，要么全用單獨大小的線條填充（不要與導電線路采用同樣的D碼）
