設計優化：如何避免相鄰板不規則邊拼板鑼不完全分板有尖角
更新時間：2024-12-12 17:11
10021
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:11
10021
0
10021
0
文檔錯誤過時,

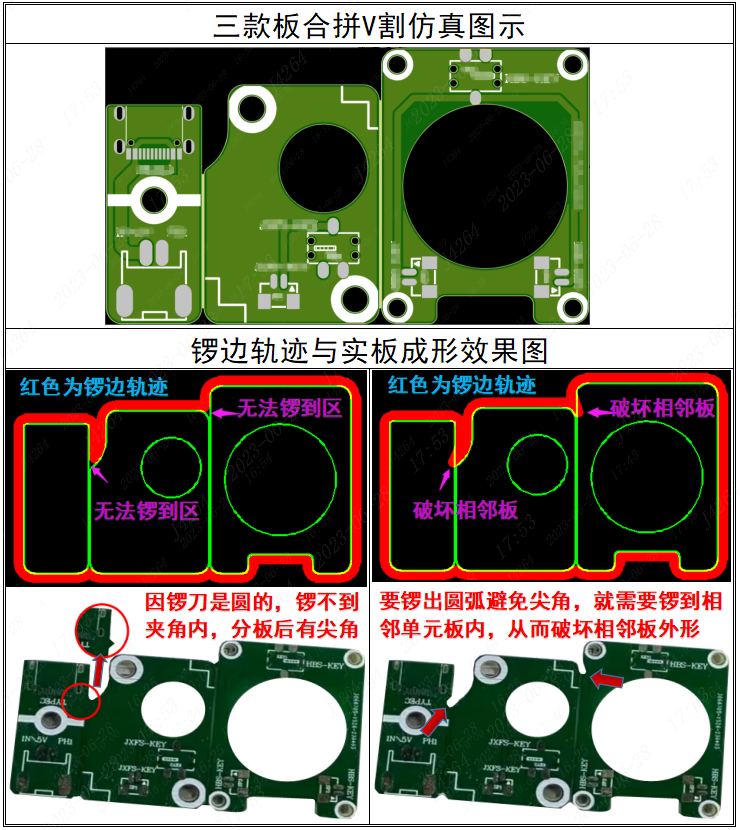

在板與板0間隙拼板中，有時會遇到拼板的兩條邊不平齊，或是拼板間有凹槽不能完全鑼出來，在分板后出現尖角或是槽孔沒鑼完全的情況，對于此類需要在拼板前優化拼板

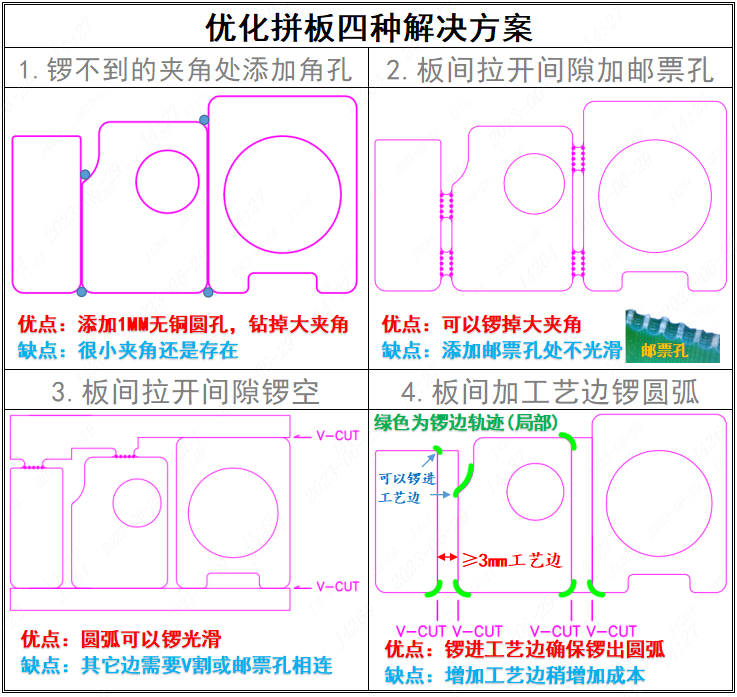

改善優化方案
?
