■ AD軟件導入圖片方法：

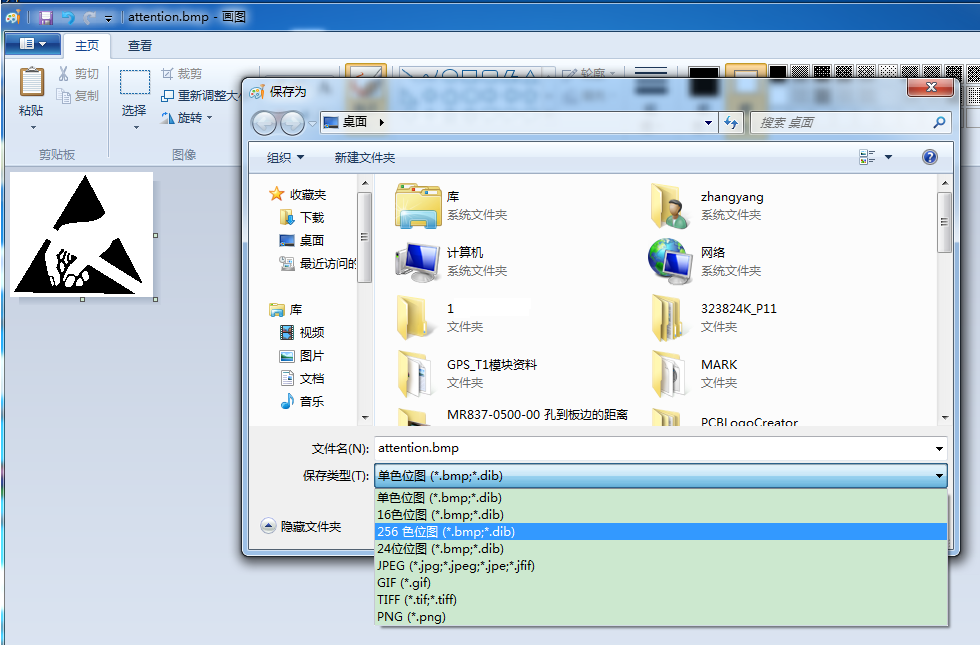

首先需要一張圖片，用“畫圖”導圖，色位圖根據實際要求選擇。

把圖片轉換成單色的BMP位圖或16色位，我是直接運用256色位圖。LOGO圖片像素較高，轉換的LOGO更清晰，轉換完成之后放置到桌面。

然后利用PCB Logo Creator生成一個logo，沒有這個工具的自己去下載，下載完放到一個目錄里。

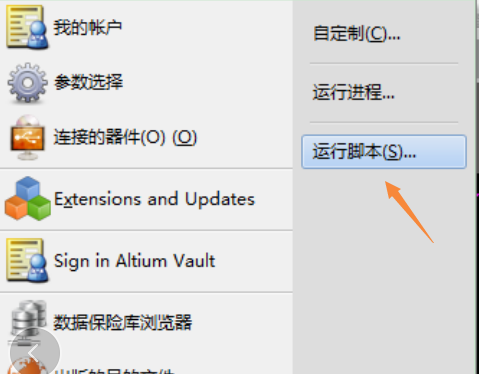

在選擇腳本界面

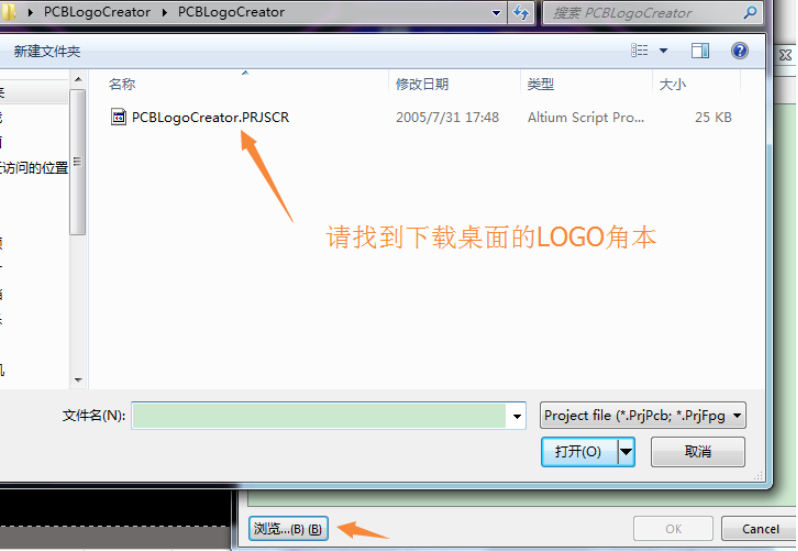

點查找路徑找到放在桌面Logo轉換腳本

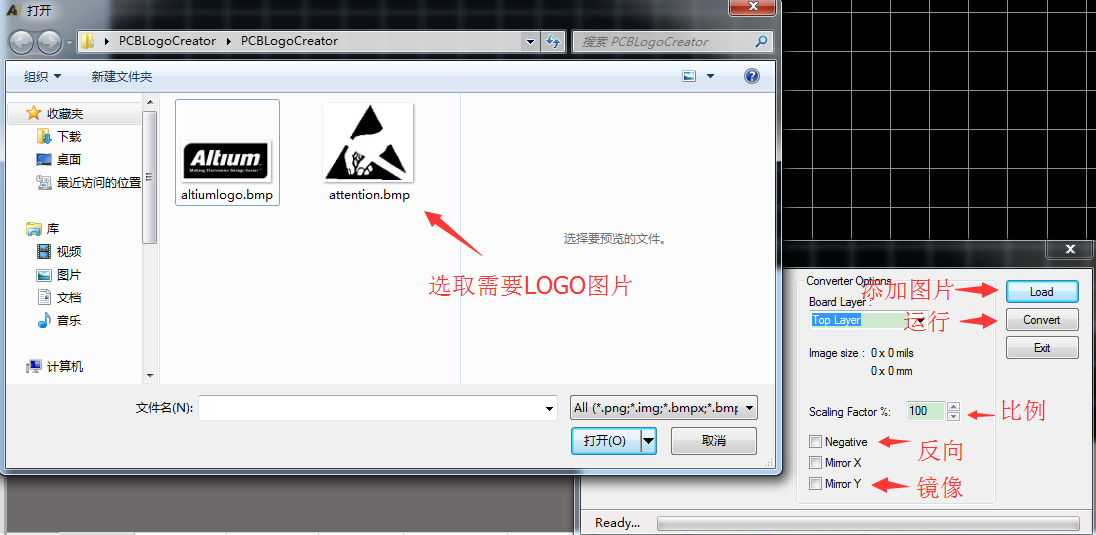

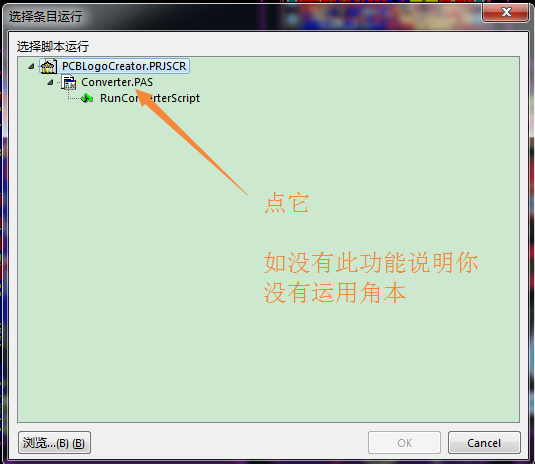

點擊加載的腳本，會進入到Logo導入向?qū)?，如圖對其向?qū)?shù)進行設置：

Load加載上面已經轉換好的位圖；

Board Layer選擇好Logo需要放置層，一般選擇“Top Overlayer”

Image Size 預覽導入之后的Logo大小

Scaling Factor 導入比例尺，我們根據預覽的圖片尺寸，可以調節比例尺，調節出我們想要大小的Logo大小。

Negative 反色設置，一般不勾選，作者可以自己嘗試效果

Mirror X 關于X軸鏡像

Mirror Y 關于Y軸鏡像

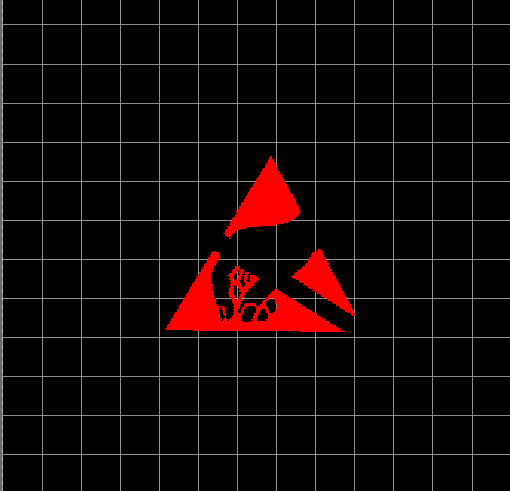

成品效果如下圖
