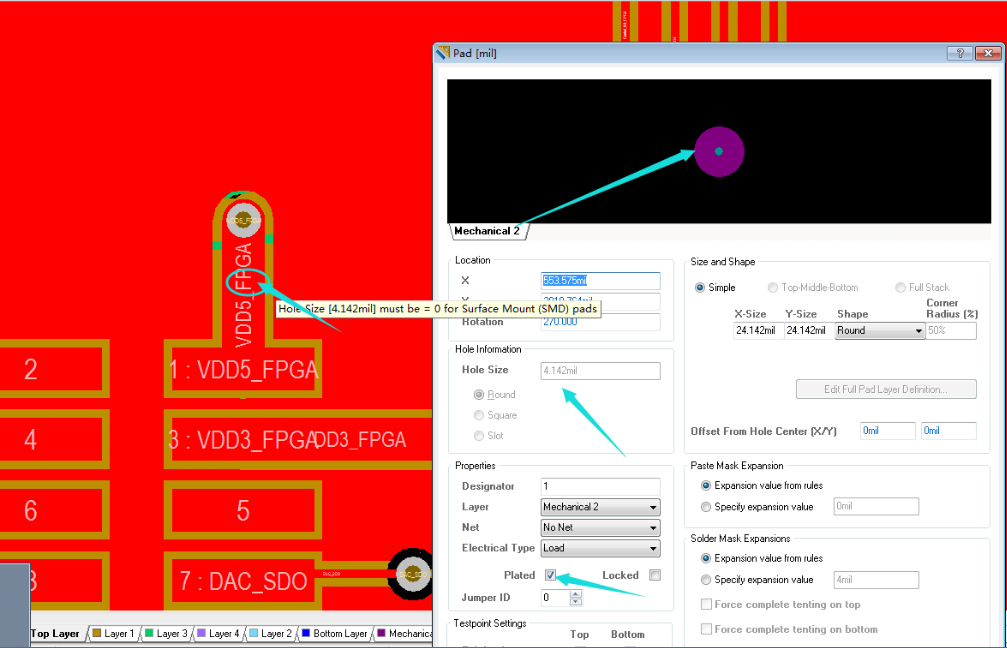

習慣使用AD20軟件的老童鞋們，貌似布線太隨意，Mechaical 2層放置（焊盤孔），因高板本兼容性問題導致電源和地線全部短路.(低版本可杜絕此問題）如下圖：

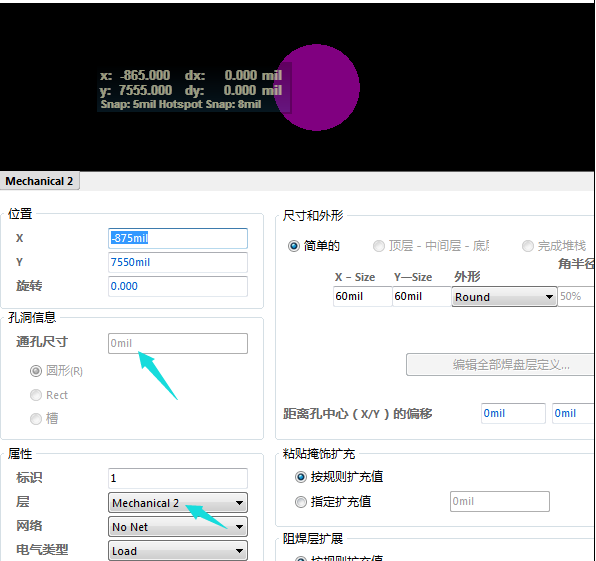

下圖原文件效果圖

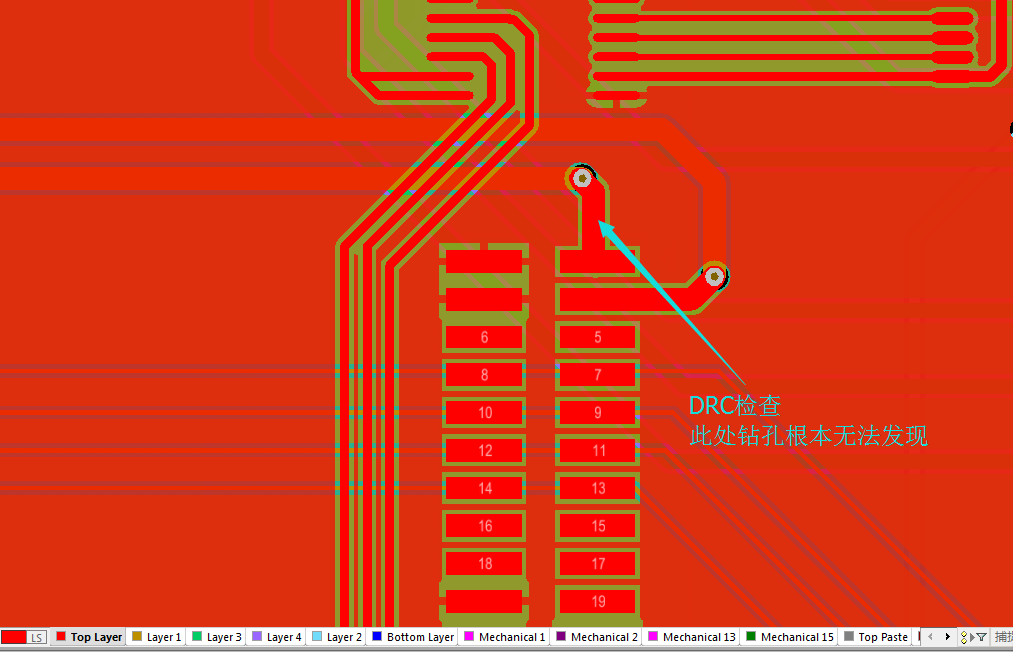

提醒！提醒！提醒！?。D16以前的版本，焊盤孔放置機械層，內徑孔將直接替換為0。
老童鞋們用高版本需謹慎?。?！
互動評論
8
登錄
或
注冊
后才可以留言哦！
索***(1***0A) 2024-08-19 14:02:36
0
我試了，并沒有啊？連gerber文件 都沒有輸出鉆孔，怎么會在生產的時候去鉆他？
官方工作人員(后臺回復)
2024-08-19 14:53:48
不同版本輸出不一樣的，規范設計就不會錯。
客戶(9***2A) 2023-04-12 10:13:02
0
垃圾 ad，還各種收版權費
官方工作人員(5***26)
2023-04-12 11:28:47
是的，而且AD還存在不兼容問題，為此我們開發了嘉立創EDA，也可以用于設計PCB的，您可以試試。
客戶(9***0A) 2022-09-29 17:27:55
0
不報錯 我要這DRC有何用
官方工作人員(5***26)
2022-09-29 17:45:25
您好！AD是存在一些BUG的，您可以試試嘉立創EDA（支持在線或下載使用），設計方便也有專門客服協助的，下載地址：https://lceda.cn/
龍***(1***7A) 2021-07-16 11:08:35
0
內部機械層設孔，這是埋盲孔工藝的設置吧？高端工藝，沒玩過
客戶(后臺回復) 2021-07-19 08:58:36
文件是雙面板，不是埋盲孔，是客人設計錯層。
龍***(1***7A) 2021-07-16 10:59:51
0
內部機械層設孔，這是埋盲孔工藝的設置吧？高端工藝，沒玩過
客戶(后臺回復) 2021-07-19 13:38:37
雙面那來的埋盲孔
任***(9***8M) 2021-07-03 10:20:33
0
AD21是不是沒有這個問題，沒發現
客戶(后臺回復) 2021-07-05 11:00:28
AD17以上都有
客戶(1***8A) 2021-06-15 15:16:27
0
能不能說詳細點，我就用的AD20
蔣**(4***6G) 2021-06-16 10:30:55
AD20可以在任意一個層設孔，在您不注意時這個層會造成短路
侯**(7***7G) 2021-06-22 15:31:14
就是不要在Mechanical 2(機械2層)上進行打孔, 否則存在風險. 我看到嘉立創的提醒: 如果要打不做過孔的(純)機械安裝孔, 應該在布線層布孔, 且使孔內徑大于等于孔外徑.
客戶(1***8A) 2021-06-15 15:15:34
1
什么意思？沒有看懂
