設計優化：V割板邊非直邊不能V割
更新時間：2024-12-12 18:49
16040
2
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 18:49
16040
2
16040
2
文檔錯誤過時,
在實際生產中，V割加工板子類似在軌道中行動的火車，因此需要兩邊是直邊才能V割的，相關的拼板方式請參考V割拼板

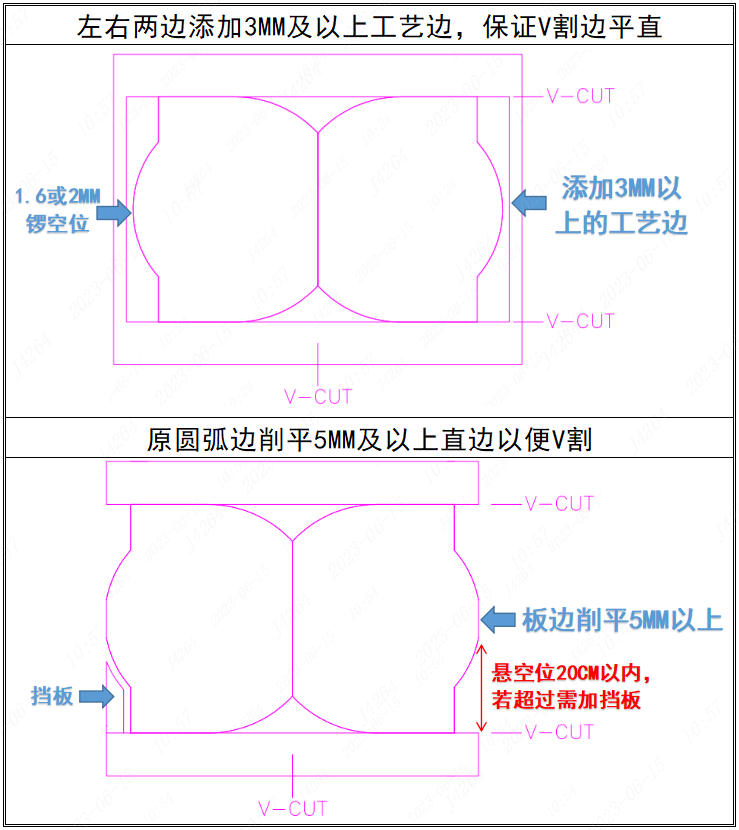

改善優化方案

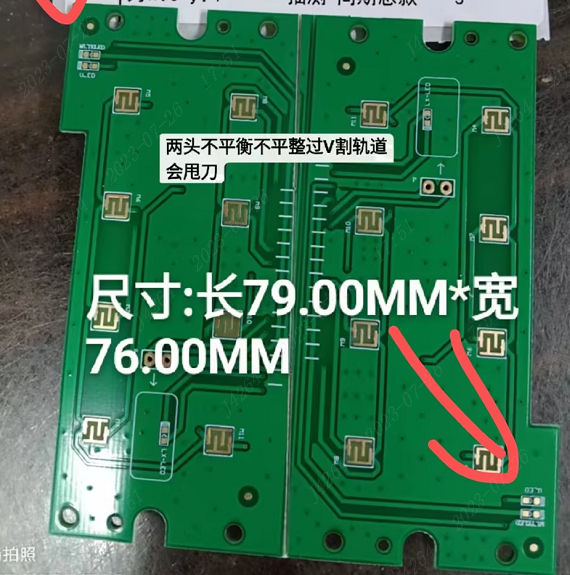

另外，需要留意，對于兩邊不是相對稱平齊的，在V割時卡不穩，加工時會V割歪的。
互動評論
2
登錄
或
注冊
后才可以留言哦！
客戶(9***3A) 2025-02-14 21:03:27
0
您好，V割工藝能否不完全割完，比如一塊10cm板子，只做V割3cm，剩下7cm不做V割
官方工作人員(后臺回復)
2025-02-15 09:25:39
您好，我們V割是一端割到另一端（也就是10CM的板子，10CM這個方向全部割到），不支持跳V割只割一小部分的，謝謝！
客戶(3***6A) 2024-07-20 09:35:06
0
改善方案是兩種都可以嗎
官方工作人員(后臺回復)
2024-07-20 10:32:51
是的，改善方案的兩種都可以。
