坐標文件 （Gernerates pick and place files）：

    描述器件位置信息。

文件格式：

      推薦使用使用擴展名為“.csv”格式的文件。

      支持文件格式:

      1> 擴展名為 “.csv”

      2> 擴展名為 “.xls”

      3> 擴展名為 “.xlsx”

      4> 擴展名為 “.txt”    僅限Allegro輸出的坐標

       5>   擴展名為 “.318” 僅限PASD輸出的坐標

坐標單位：

    單位為公制， 默認使用mm(毫米)。

文件樣式來源：

    使用 Altium Designer  和 Protel 99SE 輸出的格式。

字段（列、表頭、列名稱）排列順序  和 文件中必須包含的字段（列名稱）：

1: Designator   2: Footprint   3: Mid X   4: Mid Y   5: Ref X   6: Ref Y   7: Pad X   8: Pad Y   9: Layer   10: Rotation   11: Comment

字段說明：

    1：Designator 用作表述器件與圖紙上對應的“標號”。 如R201,  R20, C100,  U1

    2： Footprint 用作表述器件封裝。  如0402,  0805, SSOP-8

    3: Mid X   4: Mid Y    元器件中心點

    5: Ref X   6: Ref Y     元器件封裝庫中設置的中心點，也叫參考中心。

   7: Pad X   8: Pad Y    元器件1號焊盤的坐標

   9: Layer   元件所在的層。   T：頂層， B：底層

    10: Rotation  元件旋轉角度

    11：Comment 用作表述器件的型號、規格、誤差等。如" 100nF  80% -20%  50V "

    *Designator, Mid X  ,Mid Y,  Layer ，Rotation 是重要信息!

舉例：

支持最簡化的格式

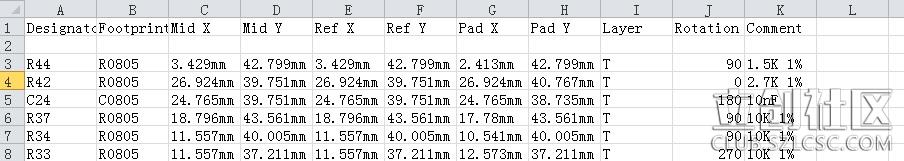

有些EDA不能輸出類似AD輸出格式，這里我們也支持最簡化格式，您可編輯成如圖：

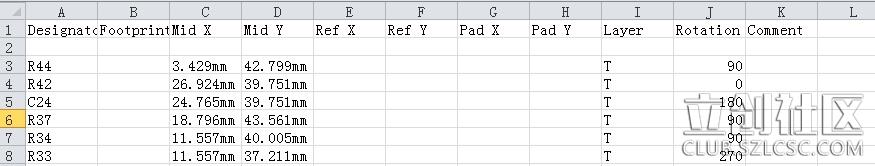

方式1：

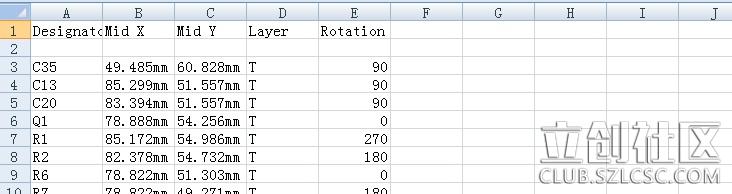

方式2：
