設計優化:避免噴錫爆孔宜做沉金
更新時間:2024-12-12 18:17
15825
0
文檔錯誤過時,
我要反饋

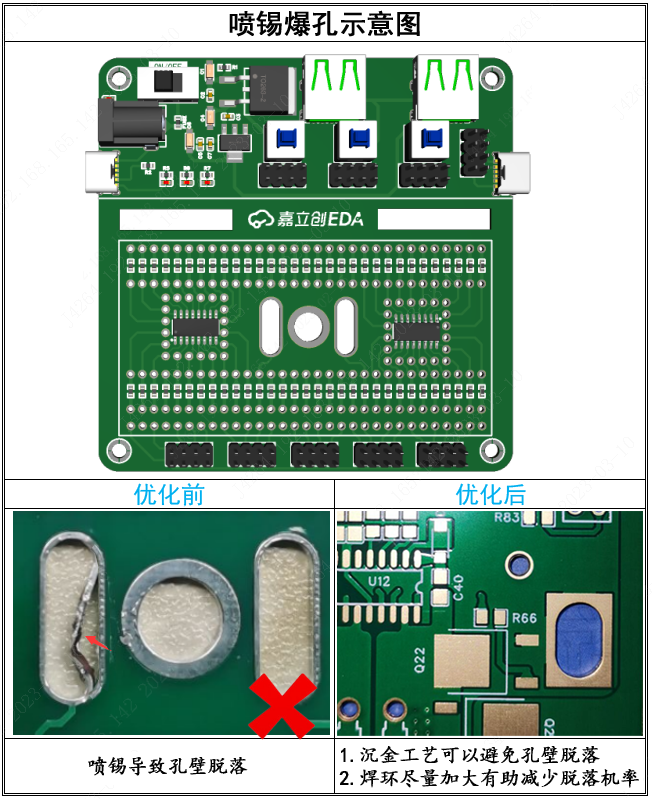

噴錫又叫熱風整平(HSAL),其加工方式是把板通過導軌垂直向下浸到液態的高溫錫液中,然后再向上提起,用強熱風吹平槽孔板面的錫液,對于過大的噴錫孔(圓孔或橢圓形孔),孔壁的銅面有時會與基材發生脫落,從而導致孔壁銅面部分或全部脫落(點此查看原因),引起斷路。
