SMT焊接時為什么會用到“載具、夾具”

一、 載具與夾具的使用場景

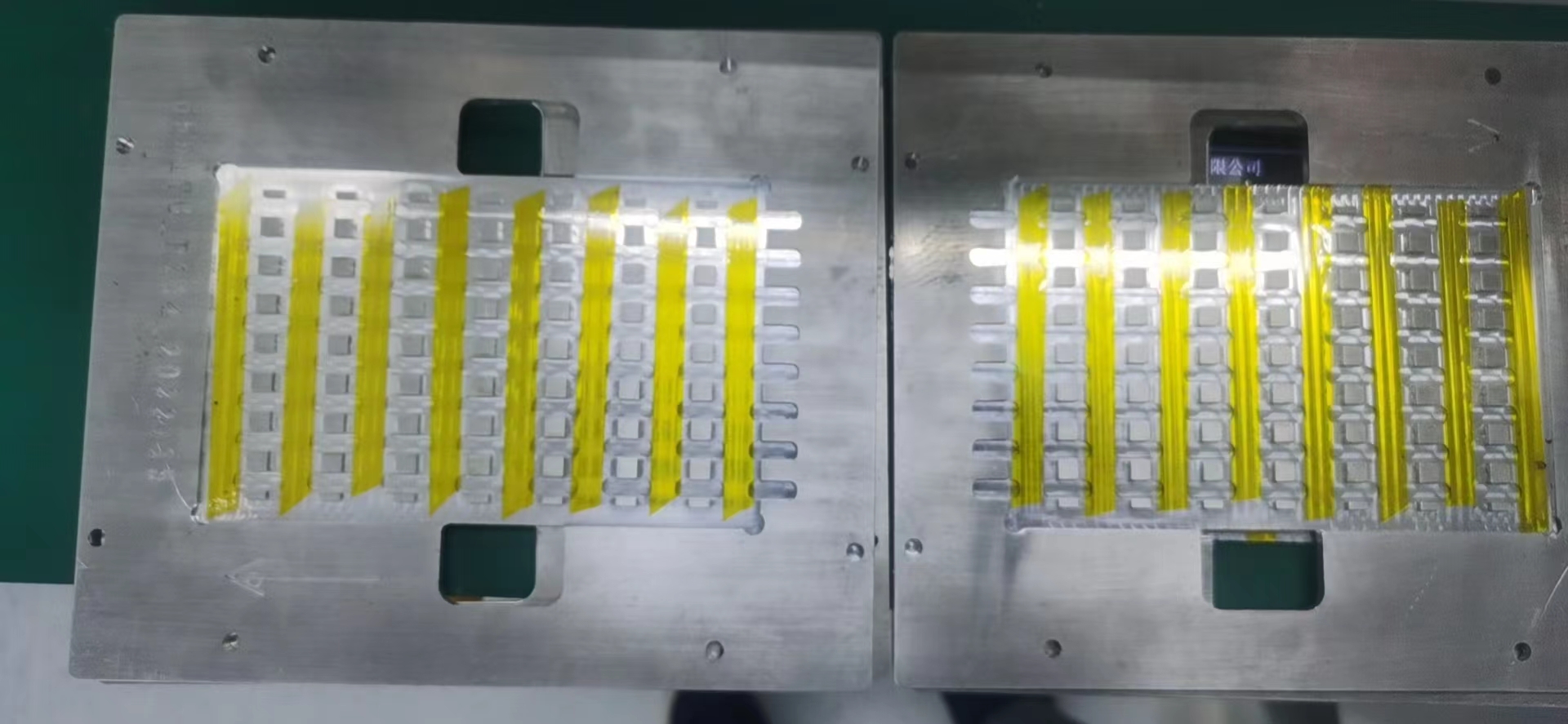

載具： 主要是在印刷及貼片機貼裝時，輔助生產使用。0.8mm以上的如拼板不合理會斷板也需要使用。

使用場景

1.PCB板?。?nbsp;PCB板厚在0.4mm、 0.6mm、 0.8mm時 需要有載具托著PCB板進行印刷和貼片。全自動印刷機同樣需要一定的支撐力保持與鋼網共面并貼合，貼片機貼裝時更需要PCB保持平行共面性，來確保貼裝精度。 薄板在過回流焊時同樣由于高溫PCB容易彎曲變形而掉出軌道。

2.雙面貼片： 雙面貼片，如雙面都有較重器件或較為密集排布時，為保證各工序生產質量均需用載具。

3.貼片器件伸出PCB板: 如有貼片的器件伸出PCB板外，元器件重心不在板面或在工藝邊無法保證軌道正常運輸，會在移動的過程中不穩而偏移掉落，仍需要用到載具。

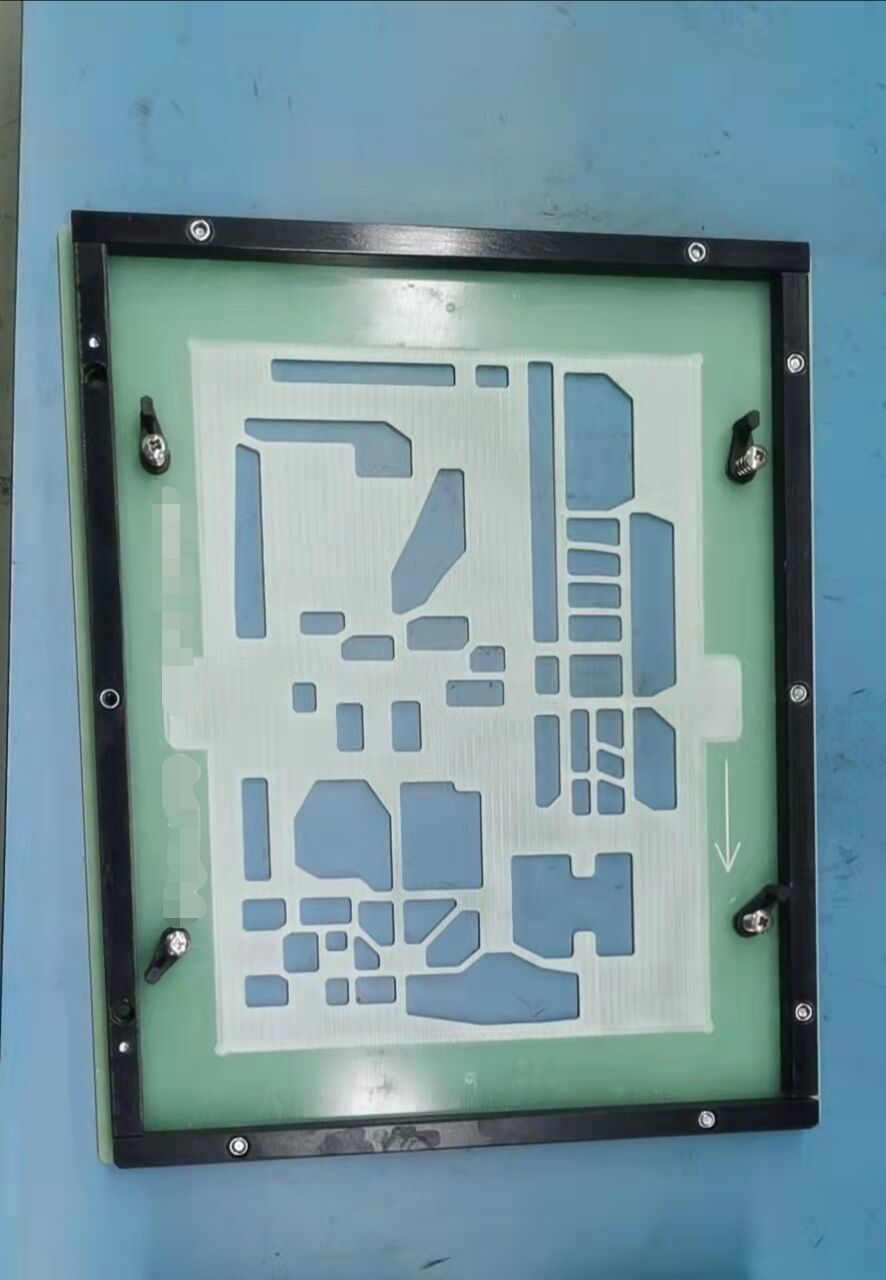

夾具： 主要是在插件波峰焊時使用。輔助焊接使用。

使用場景

1.PCB板薄： PCB板厚在0.4mm、0.6mm，需要有載具托著PCB板過波峰焊。波峰焊軌道對較薄的板不能定位加緊且易變形造成焊接不良，同樣由于溫度影響彎曲掉入錫爐而報廢產品。

2.雙面焊接：插件的焊接面有過回流焊焊接好的錫膏板，為防止貼片好的器件掉落到錫爐里面，需要用夾具保護貼片器件。

3.插件伸出板外，如有插裝的器件伸出PCB板外，元器件重心不在板面或在工藝邊無法保證軌道正常運輸，為防止器件在波峰焊接的時偏移或掉落，需要有用到夾具保護。
