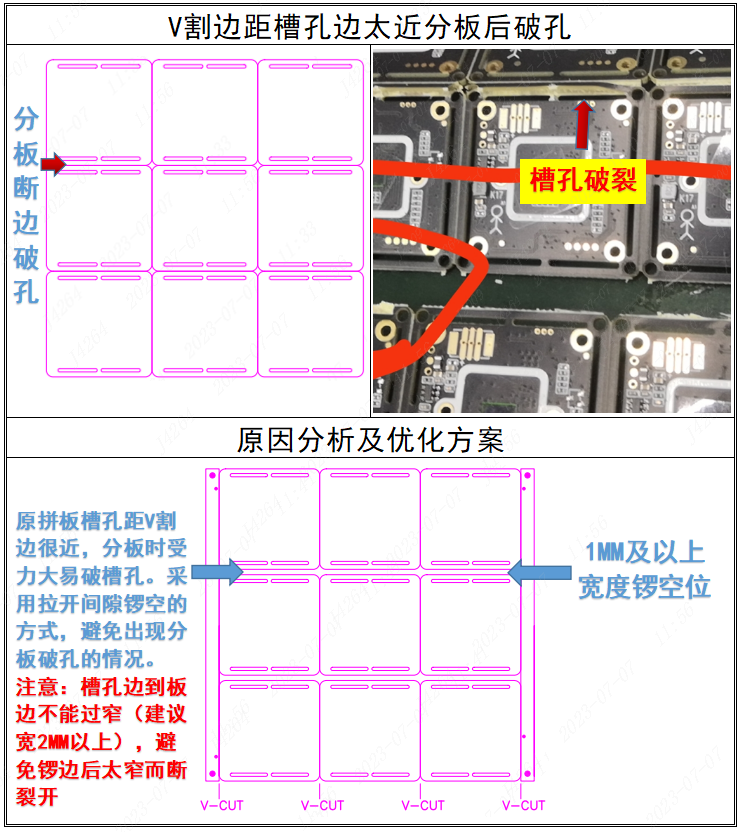

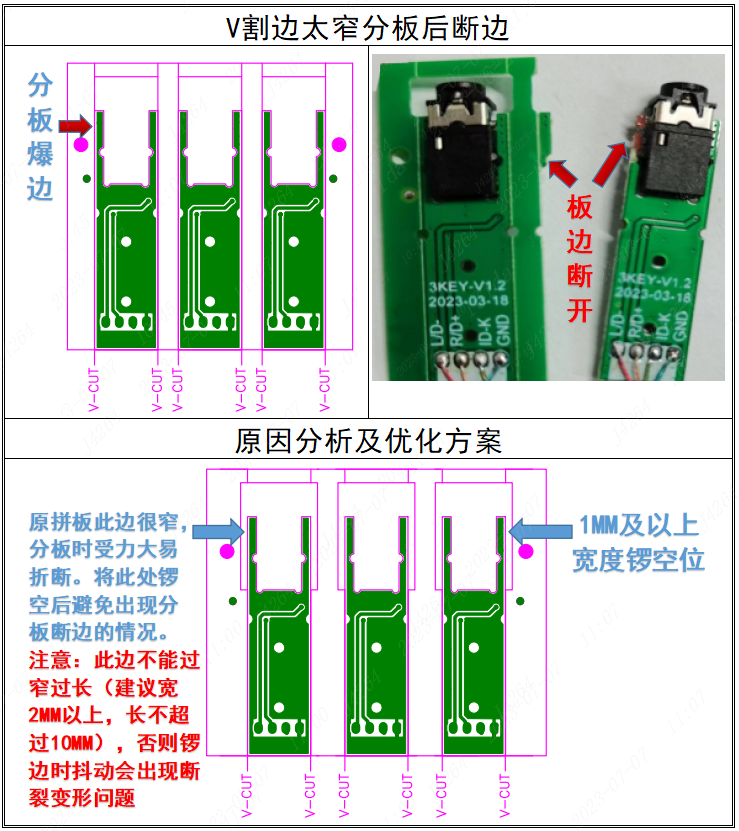

常規的拼板方式有V割拼板和郵票孔拼板，然后在SMT組裝元器件后再分開成單元板，在拼板時需要留意V割的地方，板邊不能太窄，且距離槽孔不能太近，以避免分板后斷邊和孔/槽破裂。
改善優化方案

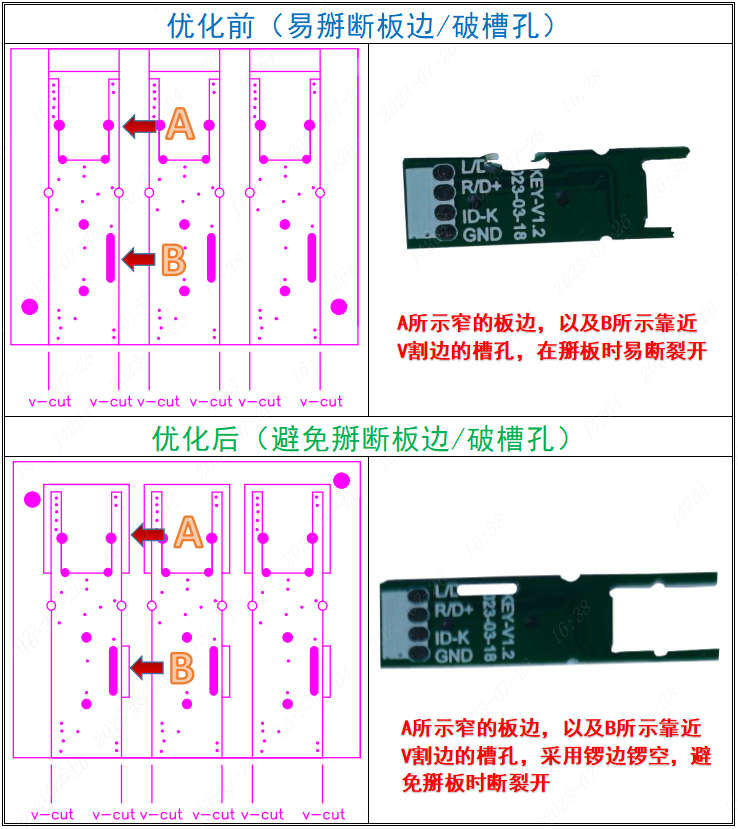

對于V割或郵票孔拼板的，需要考慮分板后的受力面。一般地，連接面寬沒有缺口的受力強，不易斷。而連接面窄，有槽孔等缺口的受力弱，那么就可能出現斷板邊，破槽孔的情況。對于此類的能優化設計的盡量設計好，不能優化的請?jiān)诜职鍟r(shí)借助工具小心分板。
?
