設計優化：厚銅板線寬線隙優化
更新時間：2024-12-12 14:18
13578
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 14:18
13578
0
13578
0
文檔錯誤過時,

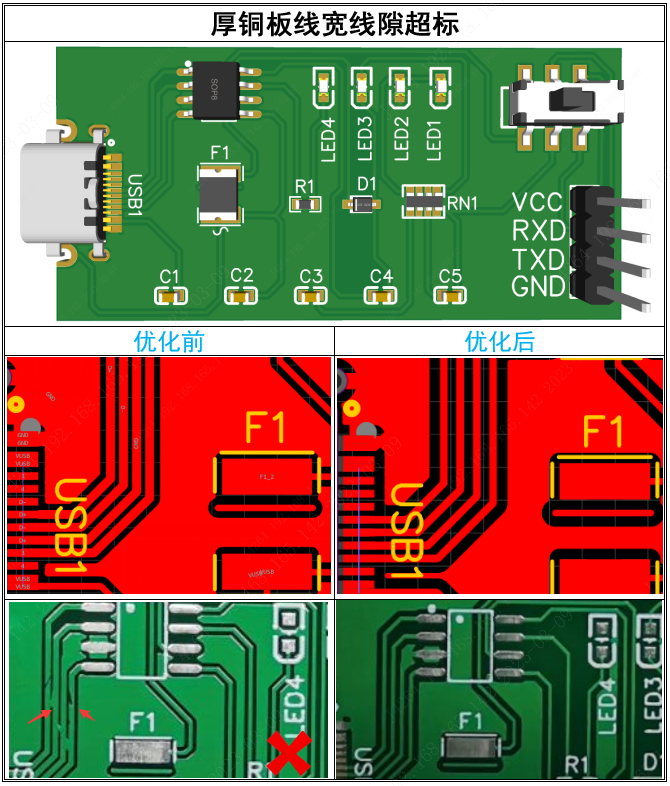

因線路工序蝕刻工藝的要求，對于2OZ的厚銅板要求線寬線隙0.16/0.16mm以上，低于這個值會出現夾膜導致開短路的不良情況，
因此，對于低于此間隙的線寬線隙，請移線調整加大處理
