設計優化：鋪銅網格間隙優化
更新時間：2024-12-12 17:17
16221
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:17
16221
0
16221
0
文檔錯誤過時,

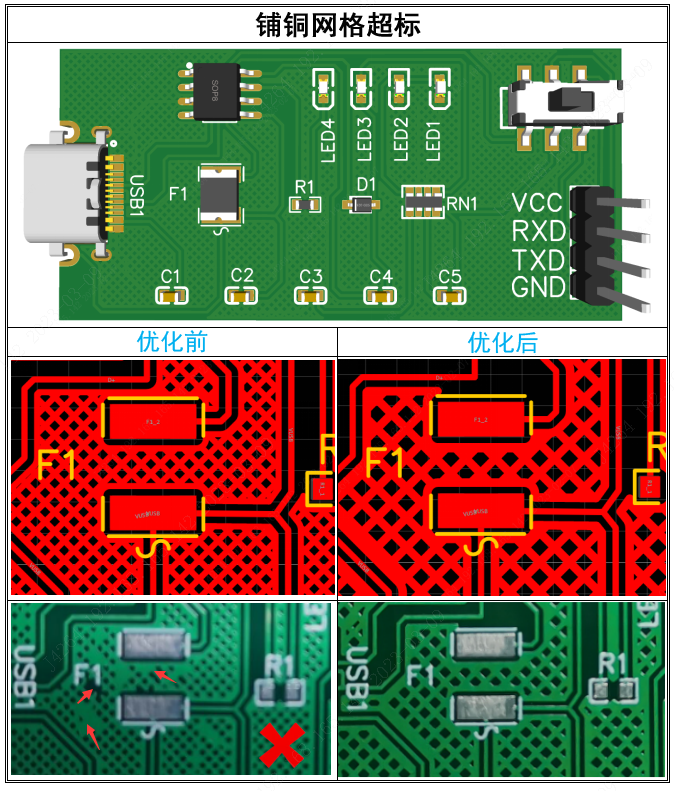

我司采用干膜工藝生產，為避免干膜碎對PCB造成開短路的不良，對于鋪銅網格的間隙為0.254mm（相關說明詳見下單前技術員必看）
因此，對于低于此間隙的鋪銅網絡（生產易粘連或缺失），建議鋪實心網絡或是拉開間隙保證網格線寬線隙在0.254mm以上
