對于大部分用某D設計的工程師都是亂用KEEPOUT層及機械層，導致PCB工廠CAM工程師傻傻的分不清，造成漏開或多開非金屬化孔及非金屬化槽的現象時有發生，特此確定以下標準，如果標準相沖突而導致的PCB售后問題，嘉立創一律免責，對于標準不清楚的盡管提問，我們?yōu)槟鹨桑?/span>

標準如下：（規定兼顧了標準畫法及客觀現狀）

1）當板框外形用機械層，及KEEPOUT層同時存在時，以機械層為優先原則，所有的板內非金屬槽，及非金屬化過孔則以機械層為標準，KEEPOUT層在制作PCB時忽略掉！

2）當有多個機械層是外型層時，則以小的機械層為準做為外型層，如：存在機械1層，機械2層，那么機械1層就是外型層，機械2層會被忽略！同理當板內非金屬槽，及非金屬化隨外形層如果外形層為機械1層，板內非金屬槽，及非金屬化孔用機械4層，則用法就錯了，會忽略掉機械4層！

3）如果外形只有一層，如用KEEPOUT層或是機械1層，那么只要外形用那層，所有的板內非金屬孔及槽，都統一以外形層為準，外形層是機械層則板內非金屬化過孔及非金屬化槽也只認機械層，KEEPOUT層忽略掉，如果外形層是KEEPOUT層則板內非金屬化過孔及非金屬化槽也只認KEEPOUT層，機械層會忽略掉！

特別提醒：當同一層大圈包小圈及大板框線包小板框線，一律按小圈及小板框線加工，如不是同一層以板框線一層為準，其它層的數據忽略。

所有外型元素包括“工藝邊、V割線、槽和孔”等外型元素，都要統一放在同一個板框?qū)由希趴梢员苊庾雎?/span>

注：

1）嘉立創如有上面規則沖突的地方，將執行新的標準及規定，客戶如果文件以規定相沖突的地方，也請盡快調整，上面的規定兼顧了標準畫法及客觀現狀的事實

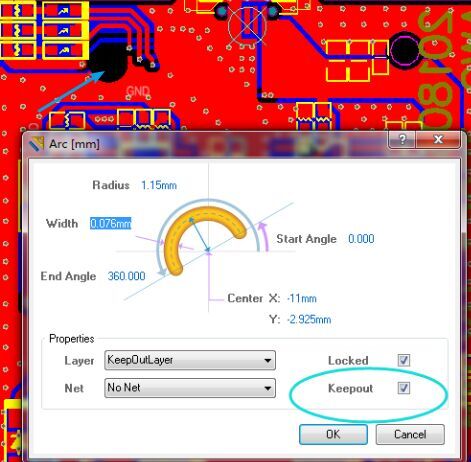

2）用KEEPOUT層作為外形層有風險，，因為某D版本之間存在嚴重的不兼容的情況，導致轉不出KEEPOUT層被禁掉及鎖定的情況存在,如下圖中就被鎖定了：

“某D17及以上版本不要用KEEPOUT 層設計外型，會出現軟件不兼容，被軟件禁止輸出加工成外型”https://www.sz-jlc.com/portal/server_guide_92.html

3）機械層，機械層有1-16個層，在PCB生產制作之時，只認外形層放在機械機層，如果放在機械1層，那么你的非金屬化過孔及非金屬化槽必須放在同一層

4）如果客戶不按標準設計，嘉立創將免責！

5）大家實在不放心，建議大家一定一定下載嘉立創下單助手下單，選擇確認生產稿！

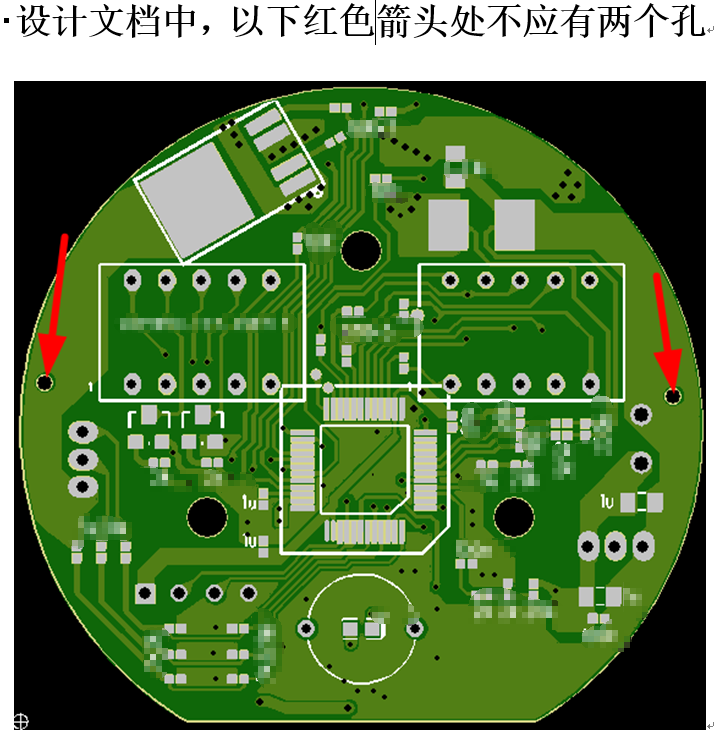

這是客戶在確認生產稿中發現的問題，在生產前用真實的模擬圖展示出來，清清楚楚：
